martes, 21 de julio de 2015

Análisis de Mallas "Intermedio" (Fuente de corriente)

El análisis de mallas no es algo muy complicado cuando se conocen bien todas las posibles alternativas de este método. Cuando es un sencillo circuito resistivo con fuentes de voltajes, la dificultad del análisis del circuito es ridículamente fácil, pero estar ante la presencia de una fuente de corriente en nuestro circuito podría cambiar un poco las cosas.

Las fuentes de corriente no sirven en el análisis de mallas y es por eso que se tienen que eliminar poniéndose en circuito abierto y crear una ecuación con eso. Puede ser algo nuevo dentro del análisis de mallas pero en realidad es mucho más sencillo de lo que suena. Te invito a ver el siguiente vídeo para que aprendas que hacer en caso de toparte con un circuito de este tipo:

Análisis de mallas:
Paso 1.- Identificar cuantas mallas hay en el circuito.
Paso 2.- Asignar una dirección de corriente hipotética a cada malla (puede ser en sentido de las manecillas del reloj o en contra), todas en la misma dirección.
Paso 3.- Nombrar las corrientes hipotéticas como I, agregando el subindice que las identifica como malla.
Paso 4.- Encontrar las ecuaciones de cada malla.
Paso 5.- Resolver el sistema de ecuaciones para encontrar las corrientes de malla.

Datos importantes:
- Cuando analizamos una malla, tomamos los valores propios de la corriente como positivos, y los valores de otras corrientes respecto a esa malla como negativos; si estamos analizando la malla 1, las resistencias que intervengan en I1 van a ser positivas y las
corrientes que actúen respecto a la malla 1 van a ser tomadas con valores negativos.

- El análisis de mallas iguala voltajes a voltajes. Esto quiere decir que de un lado tenemos que tener resistencia por corriente (V=IR) según la ley de ohm, y del otro lado igualar a la fuente de voltaje.

- El análisis de mallas solamente utiliza fuentes de voltajes, las fuentes de corriente no sirven y se eliminan poniéndolas en circuito abierto. Después de eliminar la fuente de corriente se tiene que crear una ecuación basándonos en el sentido de la corriente que tiene la fuente (Como se explica en el vídeo). Si la fuente de corriente está entre dos mallas, se elimina la fuente de corriente y además se analiza la súper malla que se crea. (Lo cual se verá en el próximo vídeo)

martes, 14 de julio de 2015

Análisis de Mallas "Fácil"

El análisis de mallas, es un método del análisis de circuitos eléctricos que nos sirve para encontrar las corrientes de cada malla. Un lazo o malla es un camino cerrado por el cual existen elementos activos y/o pasivos, en la cual no existen otros lazos o mallas sobre la misma. Las corrientes de malla son una forma muy sencilla para encontrar las corrientes de rama, esto nos sirve para calcular voltages, corrientes, resistencia, potencia, etc. en las cargas que se encuentran en las ramas.

A continuación te voy a enseñar una forma muy sencilla y sin trabas para realizar el análisis de mallas. Te invito a que veas el siguiente video.

Análisis de mallas:
Paso 1.- Identificar cuantas mallas hay en el circuito.
Paso 2.- Asignar una dirección de corriente hipotética a cada malla (puede ser en sentido de las manecillas del reloj o en contra), todas en la misma dirección.
Paso 3.- Nombrar las corrientes hipotéticas como I, agregando el subindice que las identifica como malla.
Paso 4.- Encontrar las ecuaciones de cada malla.
Paso 5.- Resolver el sistema de ecuaciones para encontrar las corrientes de malla.

Datos importantes:
- Cuando analizamos una malla, tomamos los valores propios de la corriente como positivos, y los valores de otras corrientes respecto a esa malla como negativos; si estamos analizando la malla 1, las resistencias que intervengan en I1 van a ser positivas y las
corrientes que actúen respecto a la malla 1 van a ser tomadas con valores negativos.

- El análisis de mallas iguala voltajes a voltajes. Esto quiere decir que de un lado tenemos que tener resistencia por corriente (V=IR) según la ley de ohm, y del otro lado igualar a la fuente de voltaje.

- El análisis de mallas solamente utiliza fuentes de voltajes, las fuentes de corriente no sirven y se eliminan poniéndolas en circuito abierto. (En el próximo vídeo aprenderemos sobre esto)




jueves, 9 de julio de 2015

Análisis de circuitos eléctricos: Resistencias en serie y paralelo (Ley de ohm)

El análisis de circuitos eléctricos comienza por lo mas sencillo que se puede presentar (y no hablo de conocer tales cosas como periodo, ciclo, valor rms, valor promedio, etc) son nuestros primeros problemas prácticos sobre conocer ciertos parámetros de las cargas en un circuito resistivo


En corriente directa estos ejercicios no representan un gran problema para su resolución, pero todo depende de la atención que se ponga a la explicación y que tan bien explicado esté. Te invito a que mires el siguiente vídeo donde aprenderemos algunos "pasos" para resolver estos problemas, tomando en cuenta algo de teoría y los trucos que he tenemos para ti, que no te van a enrollar tanto pero te harán comprender en que consiste esto.




Si tienes alguna duda, siéntete libre de exponerla.

miércoles, 8 de julio de 2015

Descargar e instalar NI Multisim 13.0 + idioma español (MEGA)

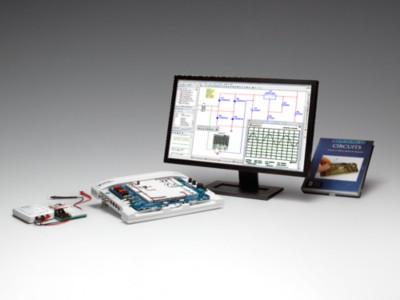

El mundo de la electrónica tiene mucho para ofrecer a todos, no solo para los consumidores de todo tipo de productos y aparatos electrónicos, aquellos que estudian algo relacionado con los circuitos necesitan aprender a diseñar, simular y analizar los circuitos con los que trabajan. Para esto existe una variedad de programas en el mercado, pero un programa que tiene una visión general, sencilla de usar y ademas con calidad, es NI Multisim 13.

Con potentes características de aprendizaje e integración de hardware de laboratorio, Multisim enseña a los estudiantes de ingeniería conceptos básicos de electrónica analógica, digital y de potencia, ayudándolos a desarrollar sus tareas y proyectos de una manera más eficaz.

Requerimientos del Sistema para NI Circuit Design Suite 13.0

  • SO Windows 8 y Windows 8.1
  • Microprocesador clase Pentium 4/M o equivalente
  • 512 MB de memoria (256 MB mínimo)
  • 2 GB de espacio libre en disco
  • Tarjeta de gráficos en 3D Open GL recomendada (adaptador de resolución de video SVGA con resolución de video mínima de 800 x 600, 1024 x 768 o mayor).


Mira este vídeo para que aprendas a instalar correctamente el programa:

Enlaces:

viernes, 3 de julio de 2015

Análisis de circuitos eléctricos: Introducción, teoría y ley de ohm.



El análisis de circuitos es el proceso de calcular corrientes, voltajes, resistencias, potencias, etc. Existen varios métodos para lograrlo, algunos de ellos son:

- Descomposición del circuito utilizando solo la Ley de Ohm.
- Análisis de Mallas.
- Análisis de Nodos.
- Superposición.


También existen algunos equivalentes, que nos permiten reducir un circuito a una fuente y una carga, donde éstas son el valor total de voltaje o corriente y resistencia;

- Equivalente de Thevenin.
- Equivalente de Norton.

El análisis de circuitos eléctricos no se limita a la corriente directa, puesto que los sistemas de mayor importancia y transferencia de energía se basan en la energía eléctrica, donde existen algunos elementos extras que hay que tomar en cuenta para su análisis, sin embargo, en esta pequeña explicación vamos a aprender las bases para poder realizar adecuadamente el análisis de los circuitos eléctricos.



Información del video:

Ley de Ohm
Establece que la tensión a través de muchos tipos de materiales conductores es directamente proporcional a la corriente que circula por el material, donde la constante de proporcionalidad se llama resistencia.
V=IR  Voltaje (volts)
I=V/R Corriente (Amperes)
R=V/I Resistencia (Ohms)

Resistencias en serie: Dos elementos están en serie si solo tienen una terminal en común y si el punto de conexión entre los dos elementos no está conectado a otro elemento que transporte corriente.
Resistencias en paralelo: Dos elementos, ramas o redes están en paralelo si se tocan directamente en sus dos extremos.
¿Qué es un nodo? Punto en el cual 2 o más elementos tienen una conexión en común. Por efecto de análisis se tomara como la unión de 3 o más derivaciones.
¿Qué es una rama? Es la trayectoria de un nodo a otro nodo, siempre y cuando exista un elemento entre estos.
L.C.K.- Dice que la suma algebraica de todas las corrientes que entran a un nodo debe ser igual a las corrientes que salen del nodo.
L.V.K.- Establece que la sumatoria algebraica de las tensiones alrededor de cualquier camino cerrado dentro de un circuito es igual a 0.
